產品系列 : 無線高壓驗電器
高壓線路驗電、高壓線路對地電壓、感應電壓測試
驗電電壓范圍：AC 380V～220kV
電壓等級顯示：380V、6.6kV、10kV、35kV、66kV、110kV、220kV
對地電壓顯示范圍：0.1kV～150kV（對大地電壓）
無線傳輸距離：30m
存儲功能：數據存儲99組
聲光報警
USB通訊接口
產品簡介

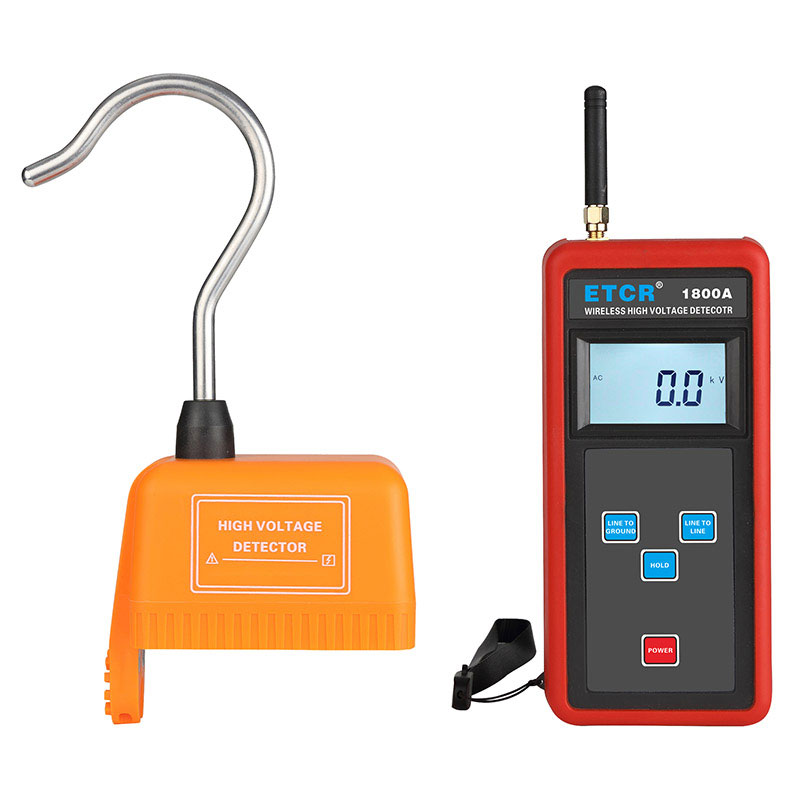

ETCR1800A無線高壓驗電器（帶電壓電流指示）又稱電壓等級識別驗電器、對地電壓測試儀，用于高壓輸電線路驗電、高壓輸電線路對地電壓、感應電壓測試。本儀器可以在驗電報警同時測試高壓對地電壓。驗電器驗電電壓等級380V～220kV，完全涵蓋了各電壓等級(380V、6.6kV、10kV、35kV、66kV、110kV、220kV)的驗電及對地電壓測試，無需根據不同電壓等級購置多套高壓驗電器，節省成本，安全可靠省時快捷，是電力輸電線路檢修的必備工具。
在輸電線路檢修和維護時，即使線路已經斷開，但由于電容效應，仍然可能通過感應而存在非常高的高壓電壓，嚴重威脅操作人員和操作過程的安全，必須經過驗電器檢驗線纜存在的電壓是否已降到安全可操作的電壓等級。

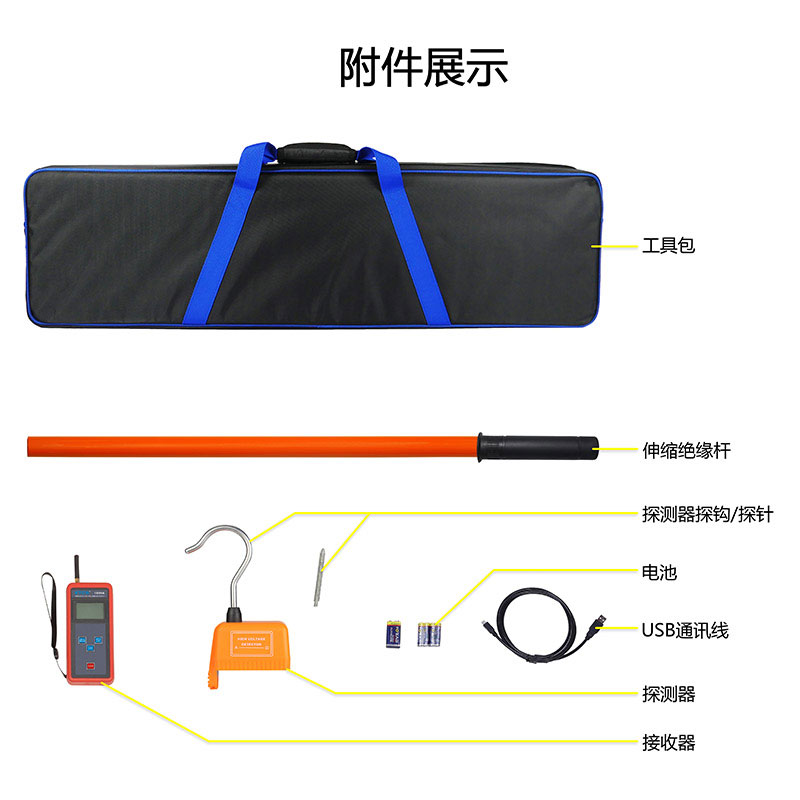

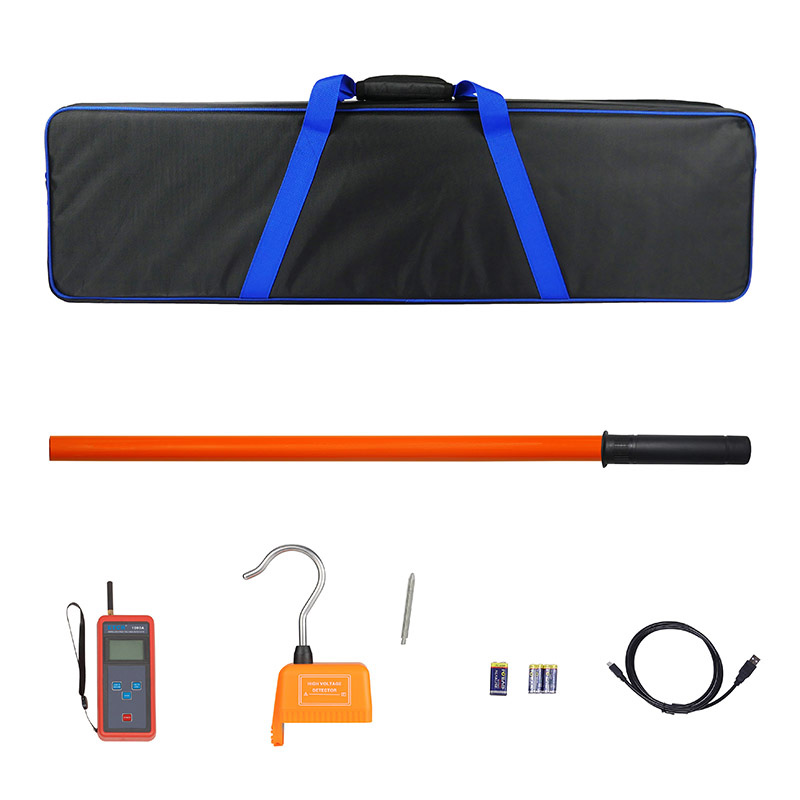

ETCR1800A無線高壓驗電器由接收器、探測器、伸縮絕緣桿、數據上傳軟件、USB通訊線等組成，測試時只需用絕緣桿把探測器掛在裸導線上，通過無線信號傳輸即可在手持接收器上讀取電壓值，一目了然非常直觀，操作非常方便。無線信號直線傳輸距離約30米，探測器有紅色LED和蜂鳴器等聲光報警，使測試更簡單輕松。通過USB通訊接口和上位機軟件存儲數據上傳電腦具有歷史數據查詢、保存、打印等功能。
產品特點
1、用絕緣桿將探測器掛在高壓線路上，即可驗電并顯示高壓線路電壓及電流。
2、220kV以下電壓等級全覆蓋，無需配備多個驗電棒。
3、無線傳輸功能。
4、存儲功能：數據存儲99組
5、聲光報警功能。
6、USB通訊接口。
品展示.jpg)
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 接收器：DC6V，4節7號堿性電池；探測器: 鋅錳干電池6F22、9V |
| LCD尺寸 | 47mm×28.5mm |
| 傳輸距離 | 無線傳輸，直線傳輸距離約30米 |
| 驗電電壓范圍 | 380V～220kV |
| 電壓等級顯示 | 380V、6.6kV、10kV、35kV、66kV、110kV、220kV |
| 對地電壓顯示范圍 | 0.1kV～150kV（對大地電壓） |
| 對地電壓顯示精度 | 高壓架空線路±15%rdg±5dgt（其它應用：±25%rdg±5dgt） |

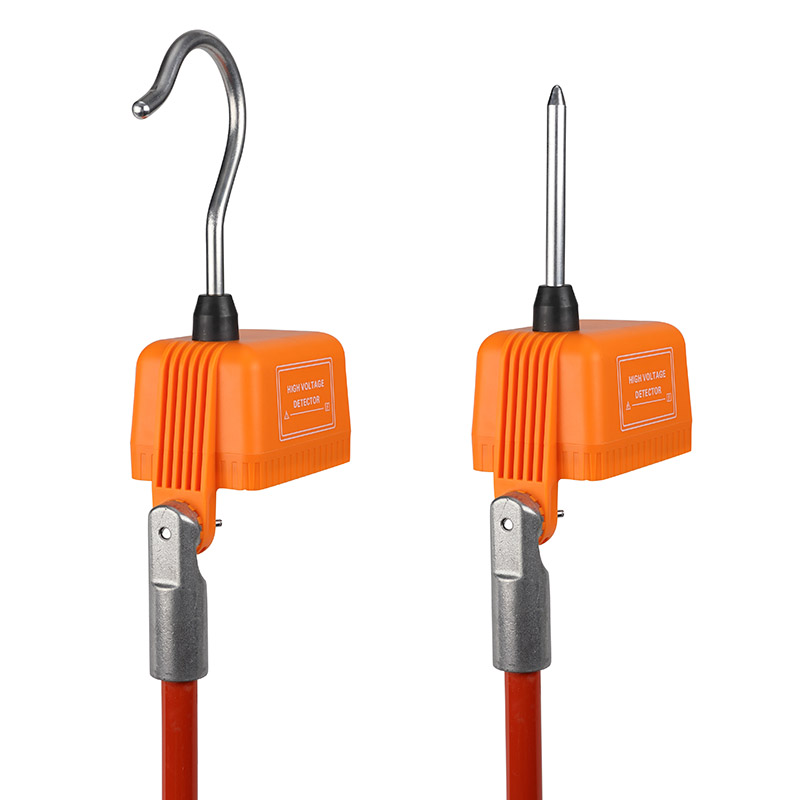

| 探勾口徑 | Φ50mm |

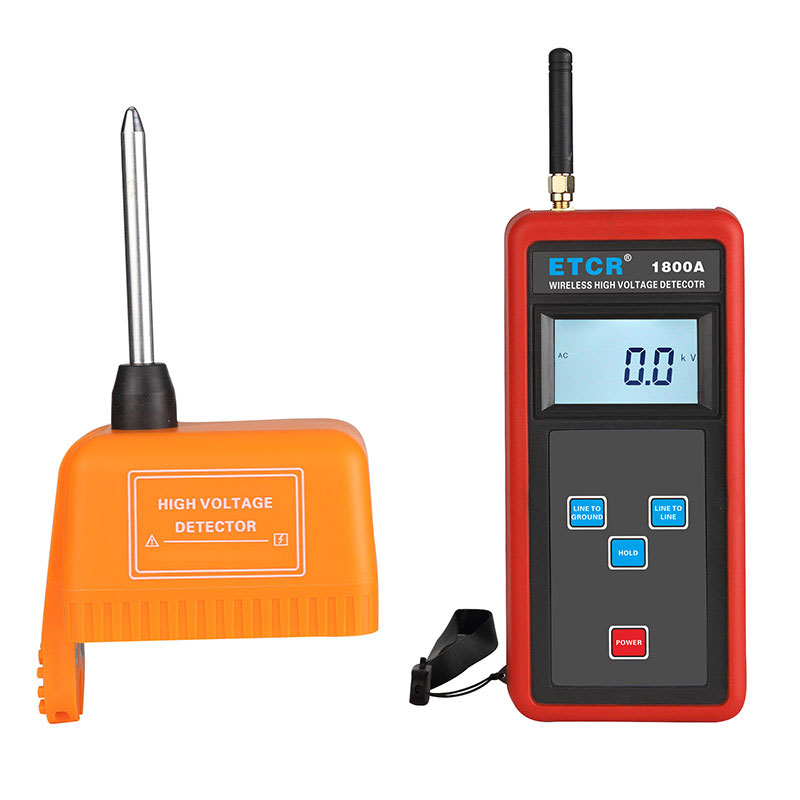

| 探針長度 | 110mm |
| 無線頻率 | 433MHz |
| 電源指示 | 探測器具有綠色電源指示燈 |

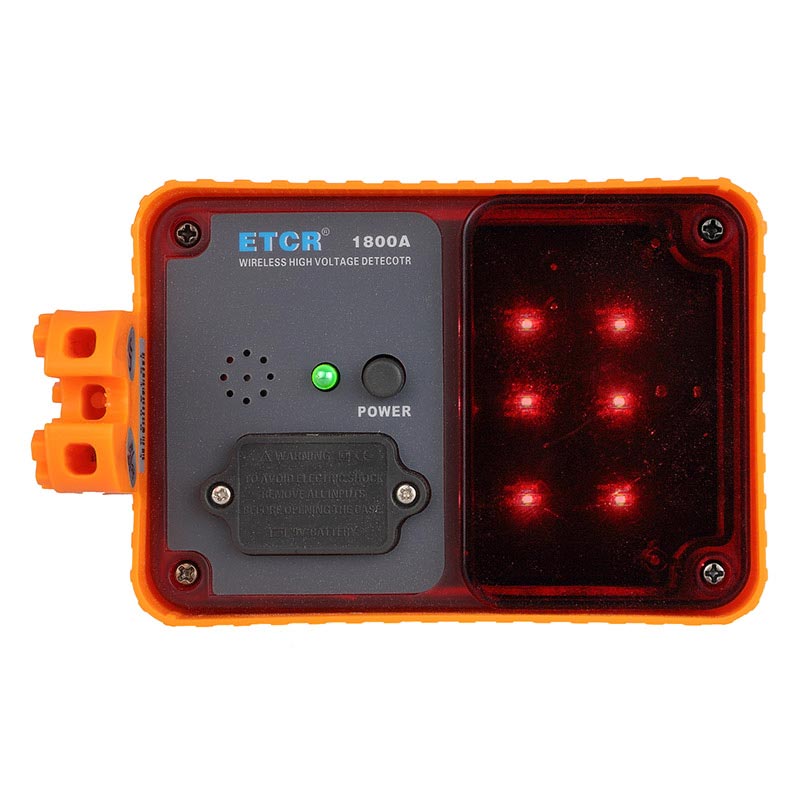

| 驗電指示 | 驗電時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲 |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 99組(掉電或更換電池不會丟失數據) |
| 液晶背光 | 有背光 |
| 自動關機 | 開機約10分鐘儀表將自動關機 |
| 電池電壓低指示 | 當探測器電池電壓降到低于7.2V±0.1V時，綠色電源指示燈閃爍；當接收器電壓低于4.8V±0.1V，顯示電池電壓低符號提醒更換電池。 |
| 額定電流 | 探測器：75mA max；接收器：35mA max |
| 通訊接口 | USB |
| 儀器尺寸 | 接收器：78mm×165mm×42mm；探測器300mm×273mm×85mm |
| 伸縮絕緣桿長度 | 約4300mm |
| 儀表質量 | 接收器：約290g(含電池)；探測器：約400g(含電池)；總質量：約6kg（包裝及絕緣桿） |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 接收器、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；測試現場應無433MHz同頻干擾 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 驗電電壓范圍 | 電壓等級 | 電壓顯示范圍 | 無線傳輸距離 | 存儲功能 |
| ETCR1800A無線高壓驗電器 （帶電壓指示） | AC 380V～220kV | 380V、6.6kV、10kV、35kV、66kV、110kV、220kV | 0.1kV～150kV （對大地電壓） | 30m | 99組 |

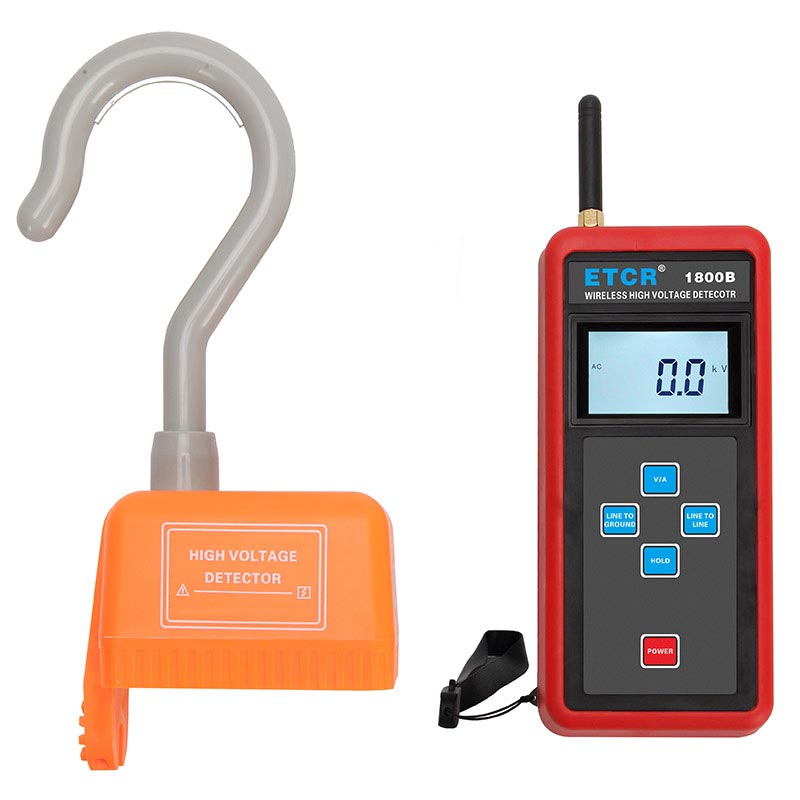

| ETCR1800B無線高壓驗電器 （帶電壓電流指示） | AC 380V～110kV | 380V、6.6kV、10kV、35kV、66kV、110kV | 0.1kV～150kV （對大地電壓） | 30m | 99組 |
