產品系列 : 高壓相序測試儀
用于500kV以下電力高壓線路相序檢測、相位測試、頻率測試、核相及驗電
核相電壓：10V～500kV
核相距離：200m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
存儲功能：數據存儲200組
語音播報功能
USB通訊接口
可充電鋰電池
產品簡介
ETCR1050無線高壓相序測試儀又稱高壓檢相器，核相儀既可以在高壓線路，也可以在高壓開關柜（中置柜、環網柜等）進行相序測試，實現從10V～500kV電壓等級自動核相、相位測試、頻率測試、相序判斷、驗電及電壓等級顯示等功能。當線路電壓超過110kV，必須使用非接觸測試，測試時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成相序測試與核相，無需直接接觸高壓導線，安全快速。

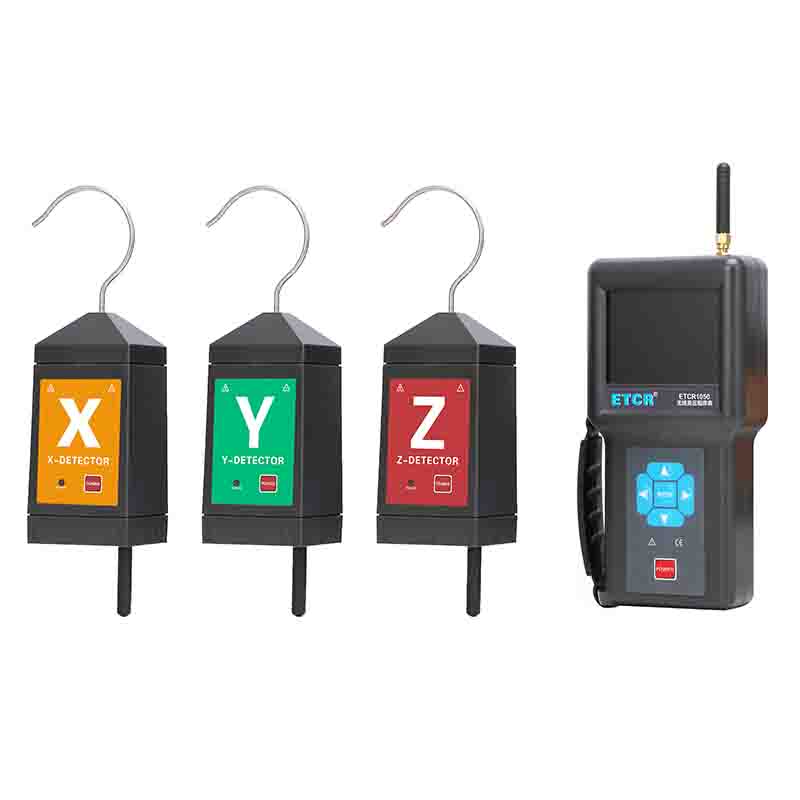

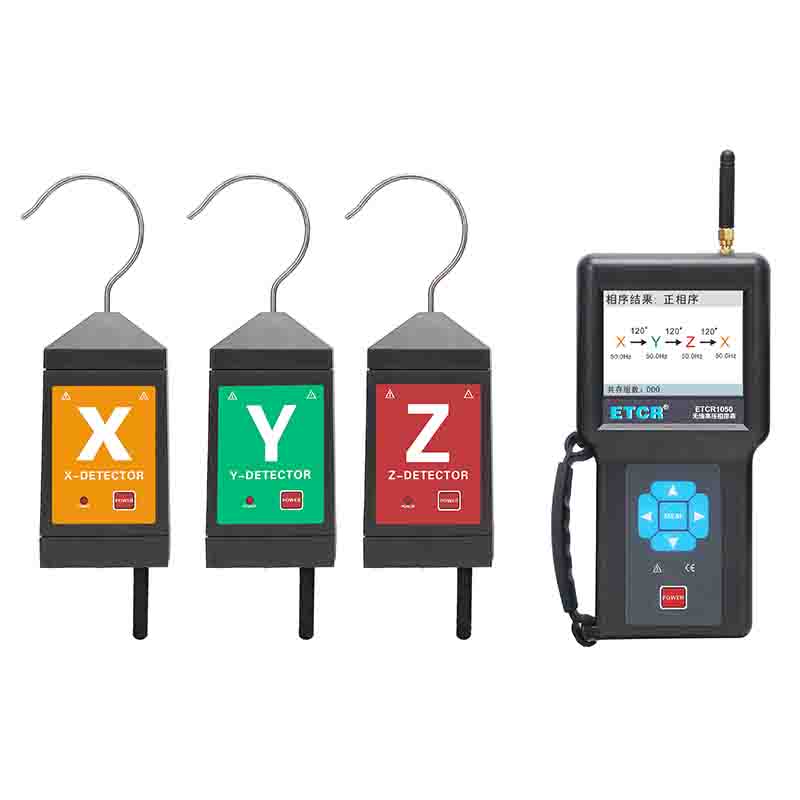

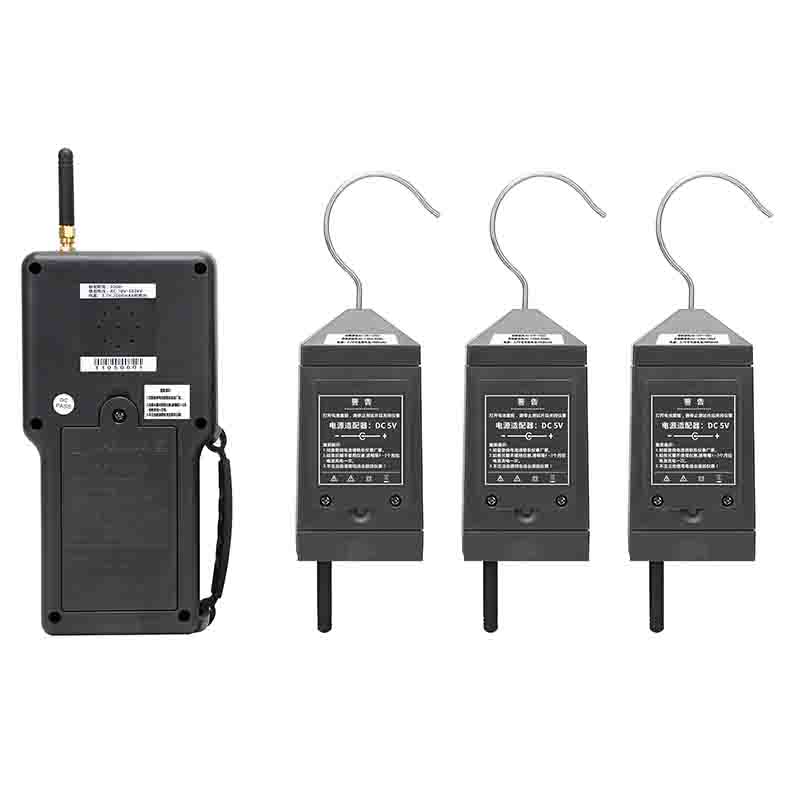

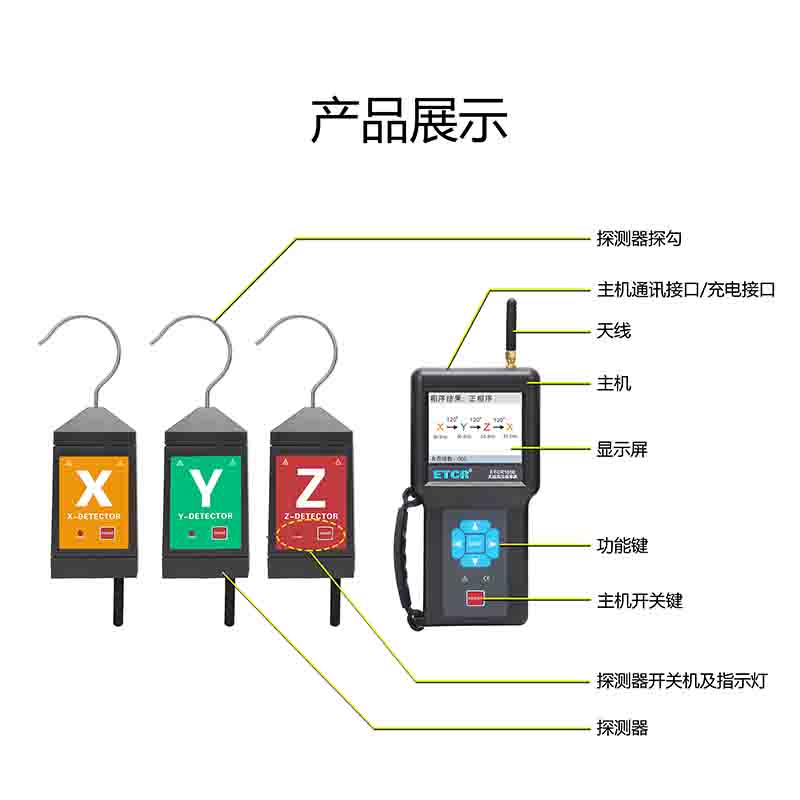

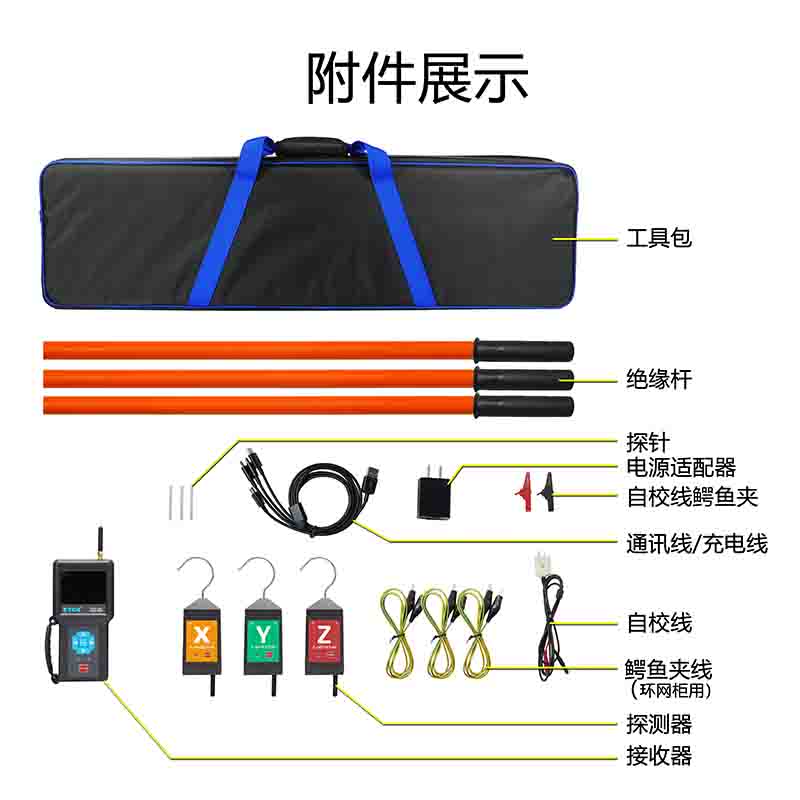

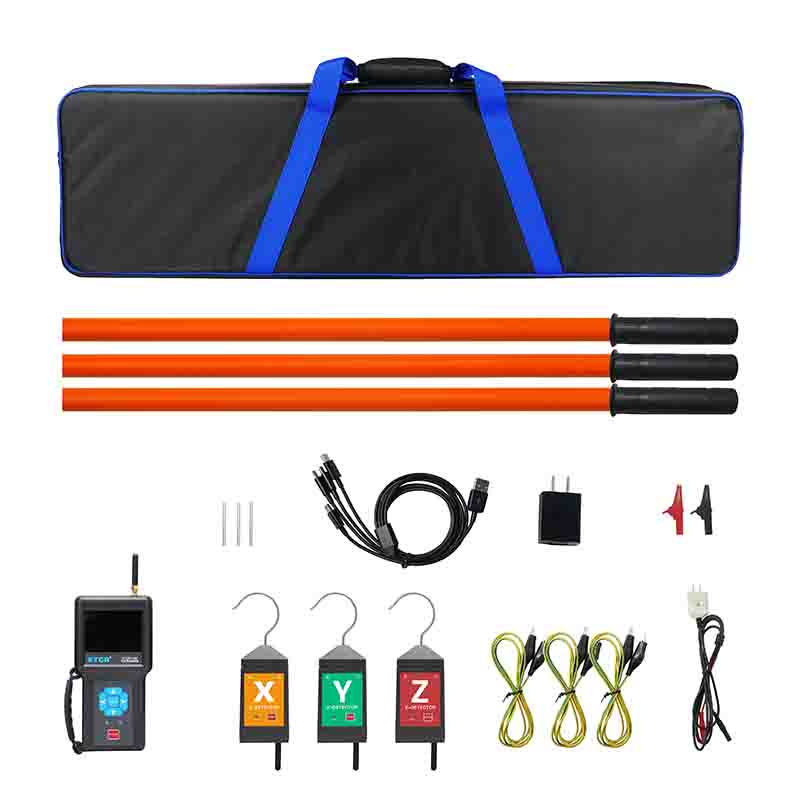

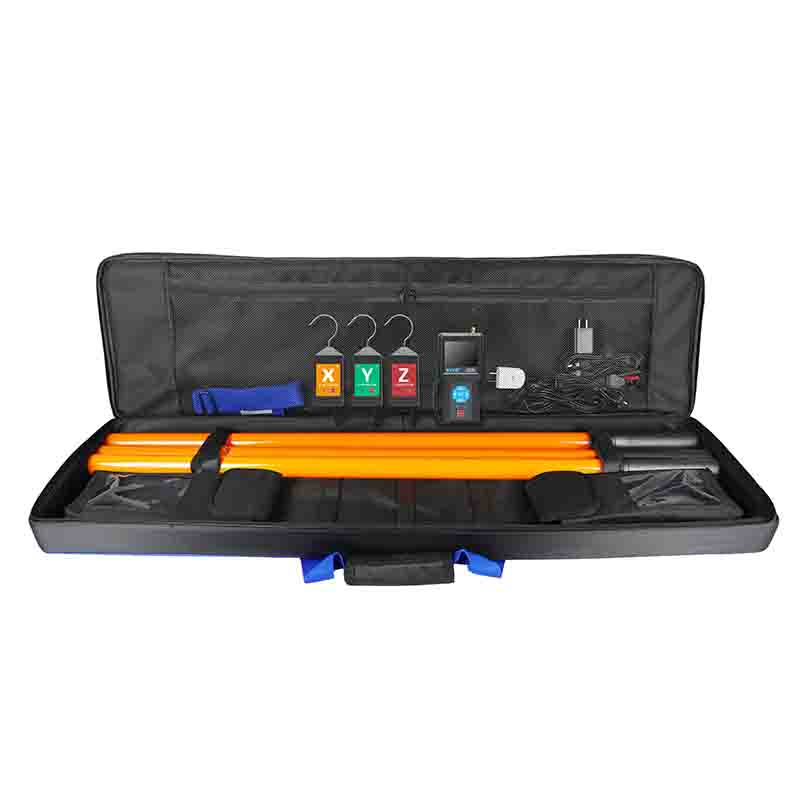

ETCR1050無線高壓相序測試儀由主機、3個探測器、伸縮絕緣桿、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀，具有“X信號正常、Y信號正常、Z信號正常、正相序、反相序、同相、異相”等語音提示功能，使測試更簡單輕松。儀表有USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印。
產品特點
1、采用無線傳輸技術、核相距離200米，核相準確操作便捷。
2、語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
4、儀表還具有驗電及電壓等級顯示功能。
5、存儲功能，數據存儲200組。

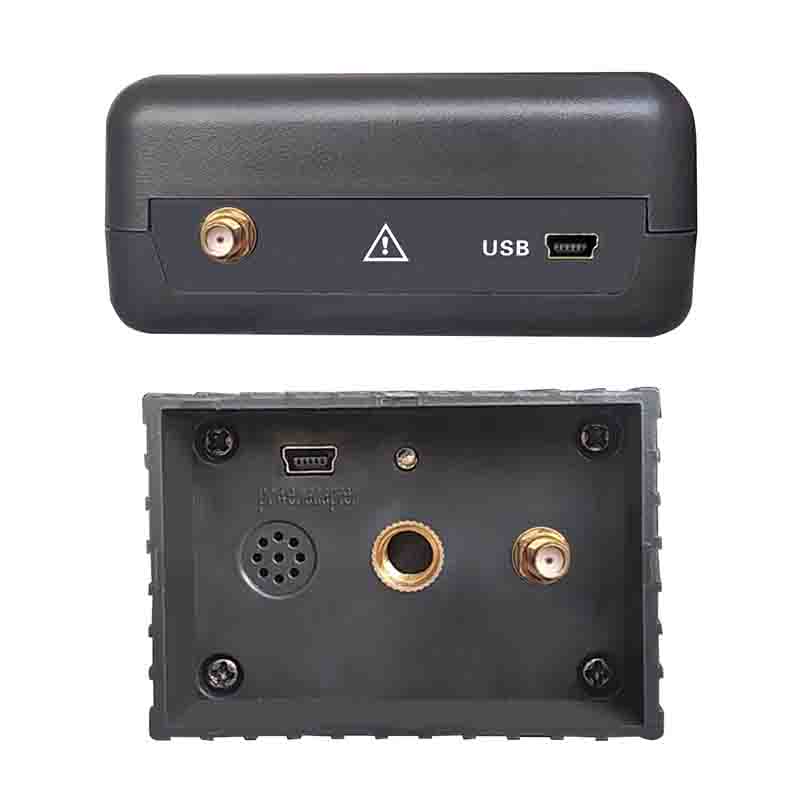

6、USB通訊接口。
7、可充電鋰電池
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
| LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 核相方式 | 接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
| 核相電壓 | AC 10V～500kV |
| 核相距離 | 200m |
| 通訊距離 | 130m（主機與檢測儀通訊距離） |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 量程 | 測試相位：0°～360° |
| 測試頻率：45.0Hz～65.0Hz | |
| 精度 | 相位：≤±8° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：1° 頻率：0.1Hz |
| 發射頻率 | 433MHz |
| 相位指示 | 向量圖及數字同時顯示 |
| 電源指示 | 探測器具有綠色電源指示燈 |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓等級顯示范圍 | 0.4kV～110kV |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 200組(掉電或更換電池不會丟失數據) |
| 自動關機 | 開機約15分鐘儀表將自動關機 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 伸縮絕緣桿長度 | 約4300mm |
| 儀器尺寸 | 主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
| 儀表質量 | 主機：約380g(含電池)；探測器：約156g×3個(含電池)；總質量：約8kg（含附件） |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
| 防護等級 | IP63 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 | |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 核相距離 | 核相電壓 | 相位測試 | 頻率測試 | 存儲功能 |
| ETCR1050無線高壓相序測試儀 | 200m | 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |

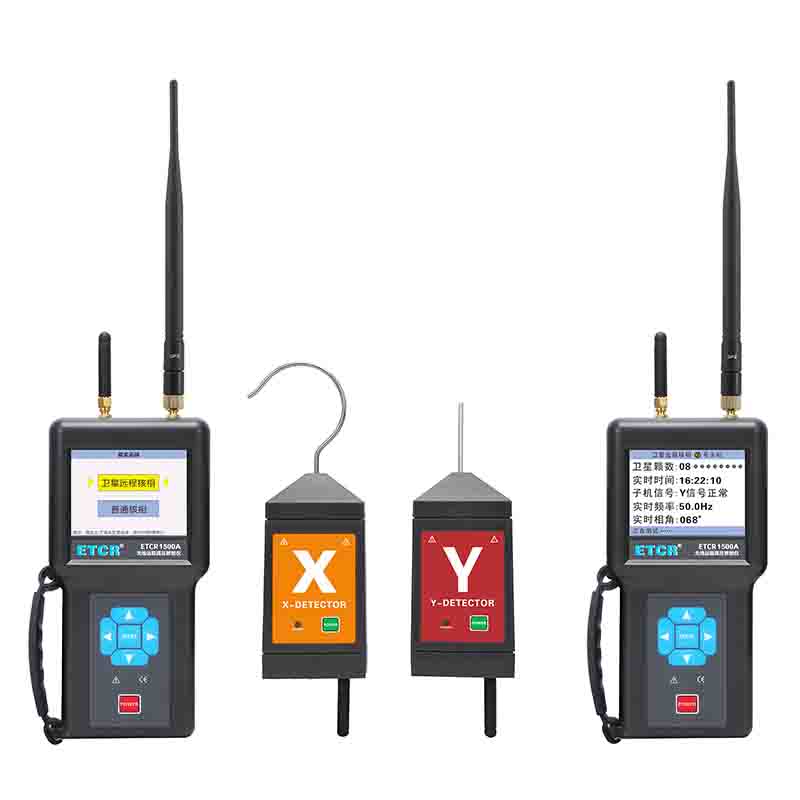

| ETCR1500A無線遠程高壓核相儀 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |

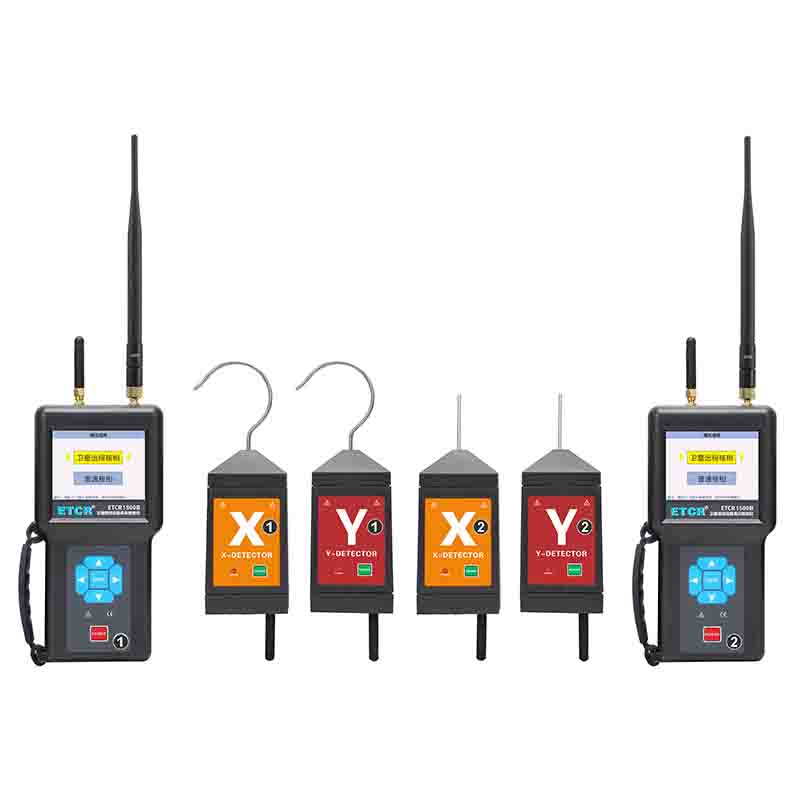

| ETCR1500B衛星授時遠程高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |

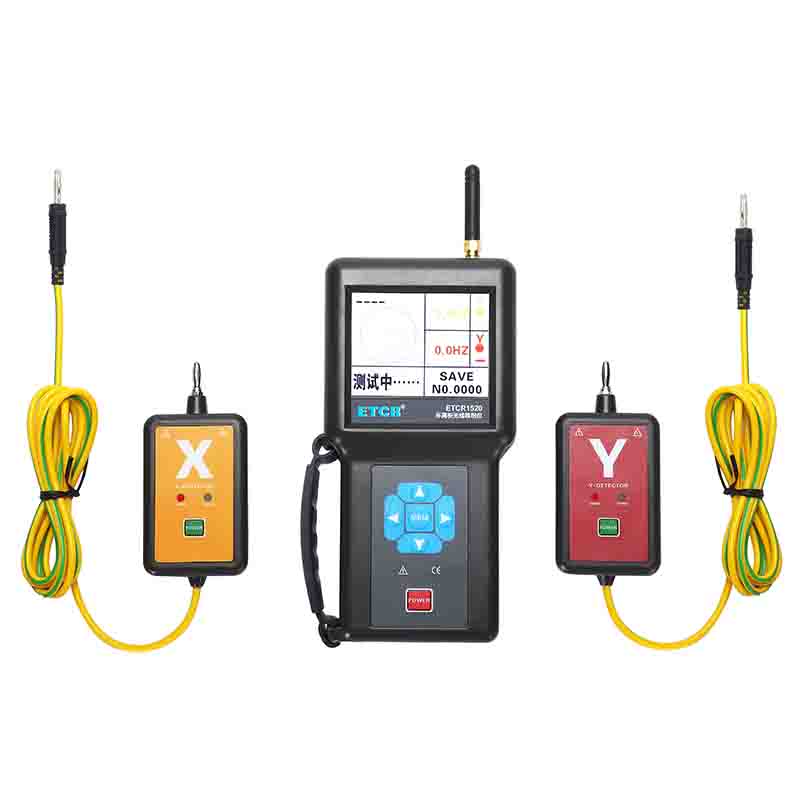

| ETCR1520無線環網柜核相儀 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 200組 |

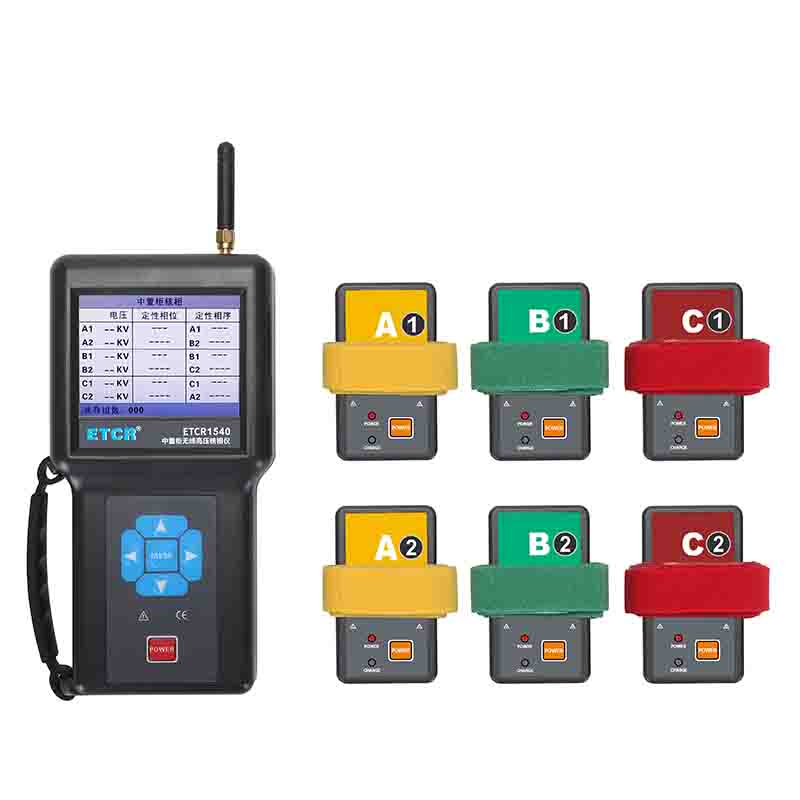

| ETCR1540無線中置柜核相儀 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |

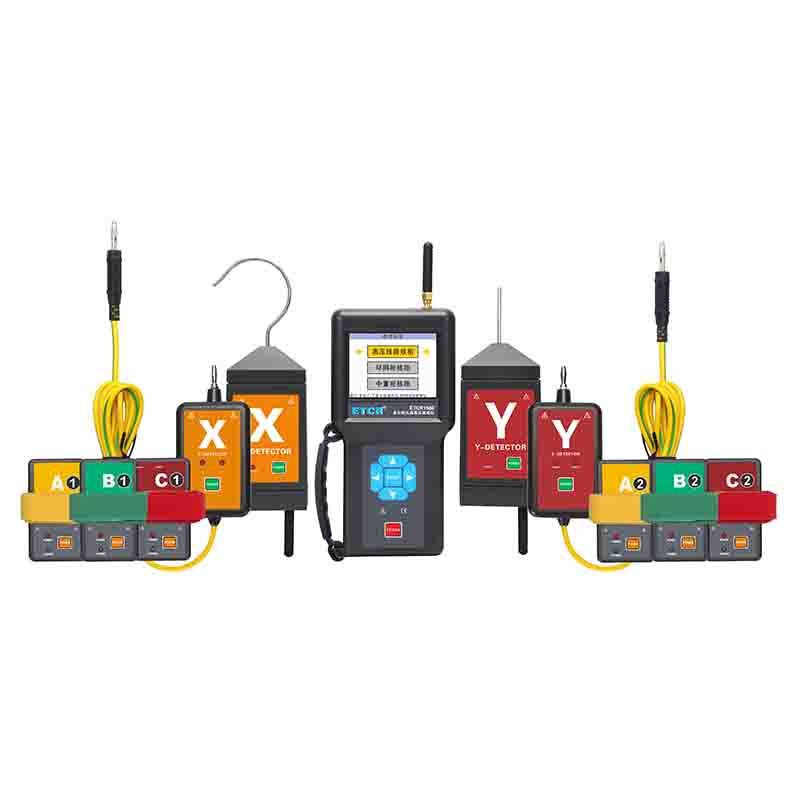

| ETCR1560多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |

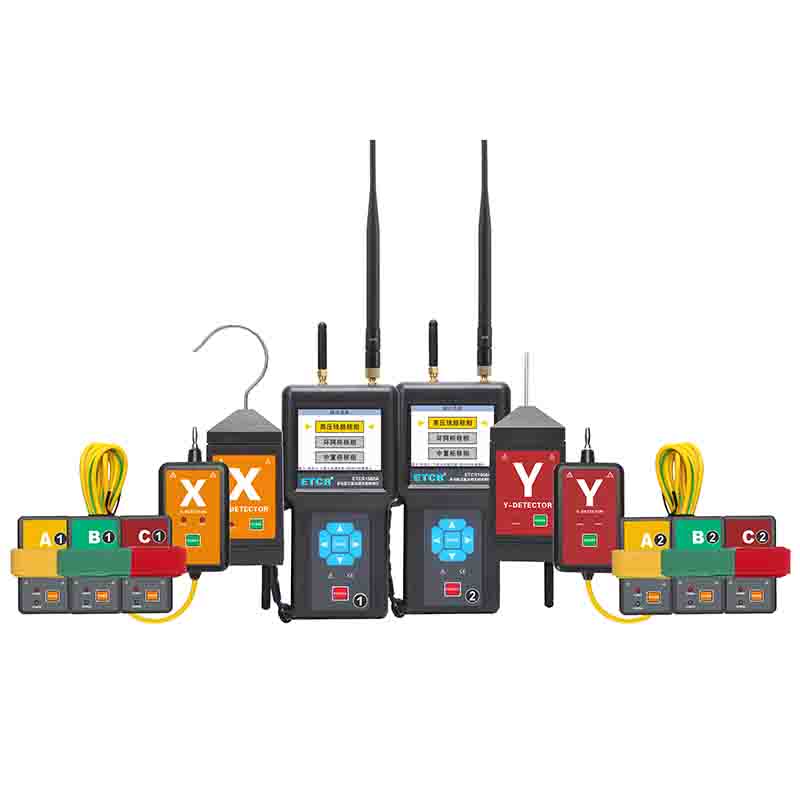

| ETCR1560A多功能無線高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |

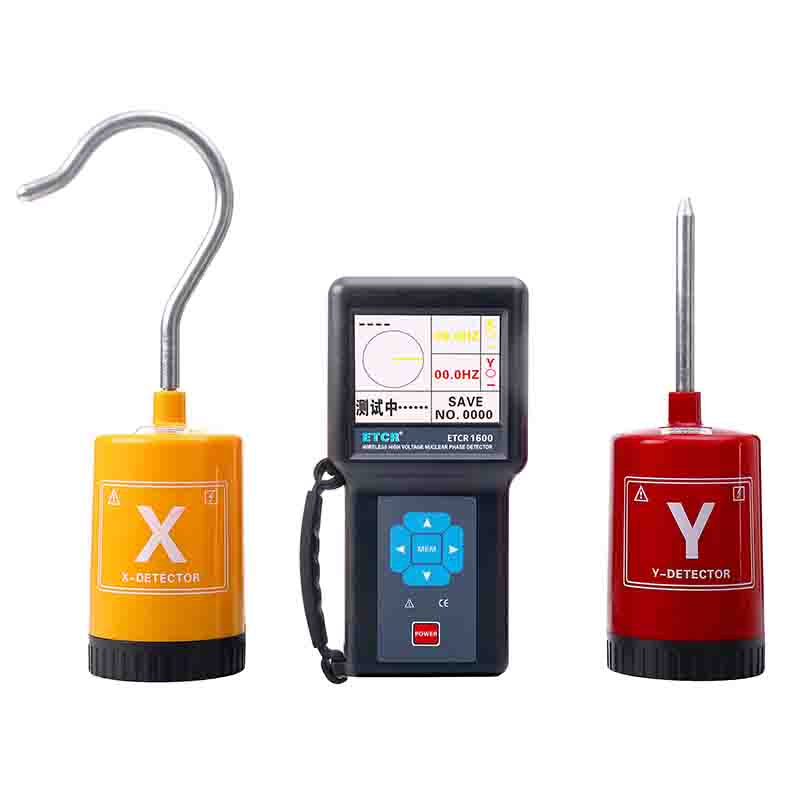

| ETCR1600無線高壓核相儀 | 60m | 220V～220kV | 0°～360° | 45.0Hz～65.0Hz | —— |
