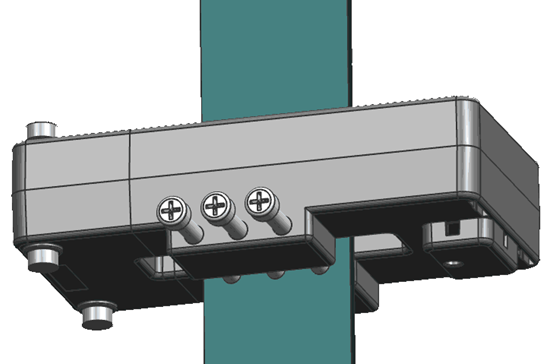

扁口漏電流互感器（或稱為漏電互感器）是一種用于檢測電氣設備漏電流的設備。其主要功能是將電流信號變換為易于測量和處理的信號，以便監測和保護電氣設備的有效運行。扁口設計可安裝在扁鋼接地引下線上或同時卡住三根火線（三相三線制）或三根火線1根零線（三相四線制），使其在安裝時相對占用空間較小且具備更好的靈活性。
扁口漏電流互感器的基本工作原理是利用電磁感應原理。當電流通過導體時，會在導體周圍產生磁場。扁口漏電流互感器通過對磁場的感應，監測到導體周圍的漏電流，從而實現漏電流的檢測。一旦漏電流超過設定值，互感器會立即觸發安全保護裝置，切斷電源，防止事故發生。
該互感器的結構一般包含輸入端、輸出端及保護裝置。其輸入端連接到需監測的電氣設備電路中，而輸出端則連接到保護系統。互感器能夠?qū)㈦娏餍盘栆砸欢ǖ谋嚷首儞Q，并將漏電流信息傳送至后續的監測系統。扁口漏電流互感器的扁平結構設計使其在電氣設備中安裝更為方便，特別適用于空間有限的應用場合。 高靈敏度：大多數扁口漏電流互感器具備高靈敏度，能夠及時捕捉低電流值的漏電信號，保障系統正常。扁口漏電流互感器采用優質材料，耐高溫、耐潮濕，且抗干擾能力強，能夠在復雜的電氣環境中穩定工作。
扁口漏電流互感器的結構特點

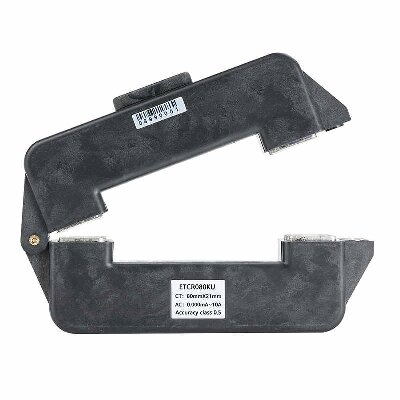

1. 開合式結構，不需停電不必斷開被測線路，特別適合在線安裝。非接觸測量，方便快速安全可靠。
2. 采用坡莫合金鐵芯、CT雙層屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 特別適合測試接地扁鋼的漏電流。
4. 可輸出電流信號或電壓信號。
5. 傳感器的量程、匝比、輸出接口等可按客戶要求訂制。
6. 輸出接口：接線口(S1、S2線圈抽頭端，GND屏蔽端) 或引線輸出。
7. 絕緣強度：AC 3700V/rms（鐵芯與外殼之間）。
8. 安全等級：CATⅢ600V。
9. 工作溫度：-15℃～50℃

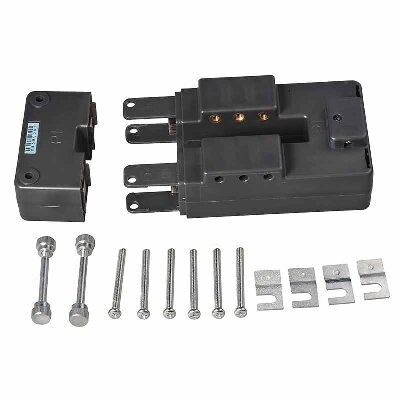

從結構上分類有閉環式，開合式，分離式等等。
